Descriere

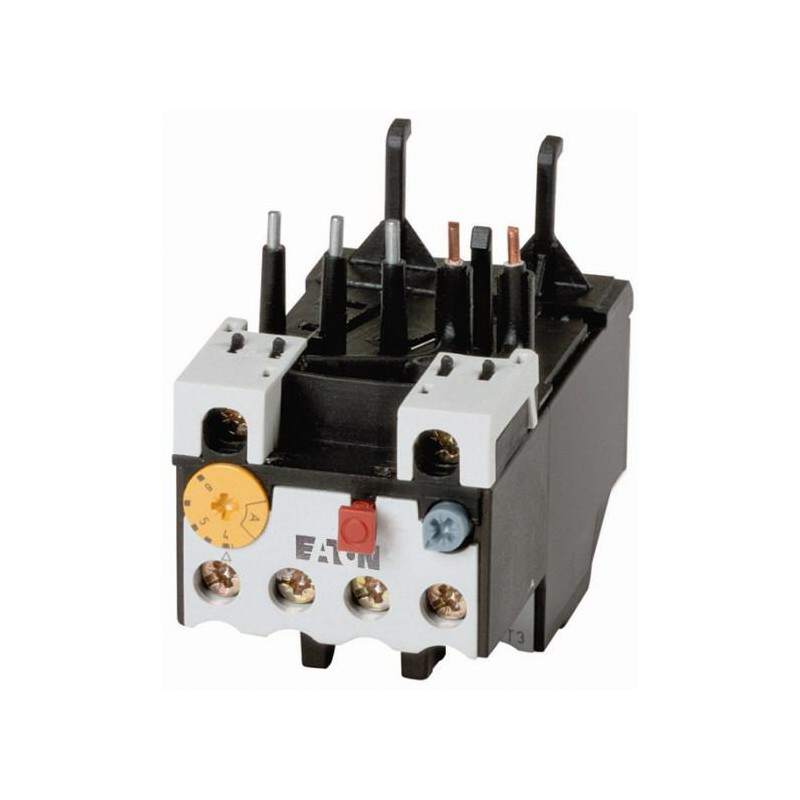

Releul termic este destinat protectiei motoarelor electrice impotriva suprasarcinilor si a functionarii cu lipsa de faza. Se utilizeaza in circuite de pornire si comanda a motoarelor, in combinatie cu echipamente de comutatie compatibile, pentru intreruperea circuitului de comanda atunci cand curentul motorului depaseste valoarea setata. Constructia include declansare libera, sensibilitate la lipsa de faza, buton de test/oprit si resetare manuala sau automata.

Domeniul reglabil al curentului de declansare este 4-6 A, iar tensiunea operationala nominala maxima este de 690 V. Releul este incadrat in clasa de declansare 10A conform IEC 60947-4-1 si dispune de un contact auxiliar normal deschis si un contact auxiliar normal inchis. Curentul termic conventional al contactelor auxiliare este de 6 A. Dimensiunile produsului sunt 88 x 45 x 67 mm, iar masa este de aproximativ 0,142 kg.

Montajul se realizeaza direct pe echipamentul de comutatie compatibil, in tablouri electrice sau ansambluri pentru comanda motoarelor. Circuitul principal utilizeaza conexiuni cu surub, iar circuitul de comanda se conecteaza la bornele contactelor auxiliare. Pentru conductorii principali sunt acceptate conductoare rigide de 1-6 mm2 sau conductoare flexibile cu ferula de 1-4 mm2. Cuplul de strangere indicat este de 1,8 Nm pentru bornele circuitului principal si 1,2 Nm pentru bornele circuitului de comanda.

Produsul are grad de protectie IP20 si este destinat instalarii in interiorul unui tablou sau al unei carcase adecvate. Temperatura ambientala de functionare este intre -25 grade C si +55 grade C, iar in incinte temperatura maxima admisa este +40 grade C. Protectia la scurtcircuit trebuie asigurata separat, prin alegerea corecta a aparatelor de protectie si respectarea cerintelor de coordonare ale ansamblului. Instalarea, reglarea curentului si verificarea functionarii trebuie efectuate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Pentru ce este utilizat un releu termic?

Este utilizat pentru protectia motoarelor electrice la suprasarcina. La depasirea curentului reglat, releul actioneaza contactele auxiliare si poate opri circuitul de comanda al motorului.

Care este domeniul de reglaj al curentului?

Curentul de declansare se poate regla intre 4 A si 6 A. Reglajul trebuie ales in functie de curentul nominal indicat pe placuta motorului si de conditiile reale de functionare.

Are protectie la lipsa de faza?

Da, releul are sensibilitate la lipsa de faza, conform cerintelor mentionate pentru standardele IEC/EN 60947 si VDE 0660.

Poate proteja singur circuitul la scurtcircuit?

Nu. Protectia la scurtcircuit trebuie realizata separat, cu sigurante sau alte aparate de protectie dimensionate corect pentru circuit si pentru coordonarea ansamblului.

Cum se monteaza releul?

Se monteaza direct pe echipamentul de comutatie compatibil. Conectarea se face prin borne cu surub, respectand sectiunile de conductor si cuplurile de strangere recomandate.
