Descriere

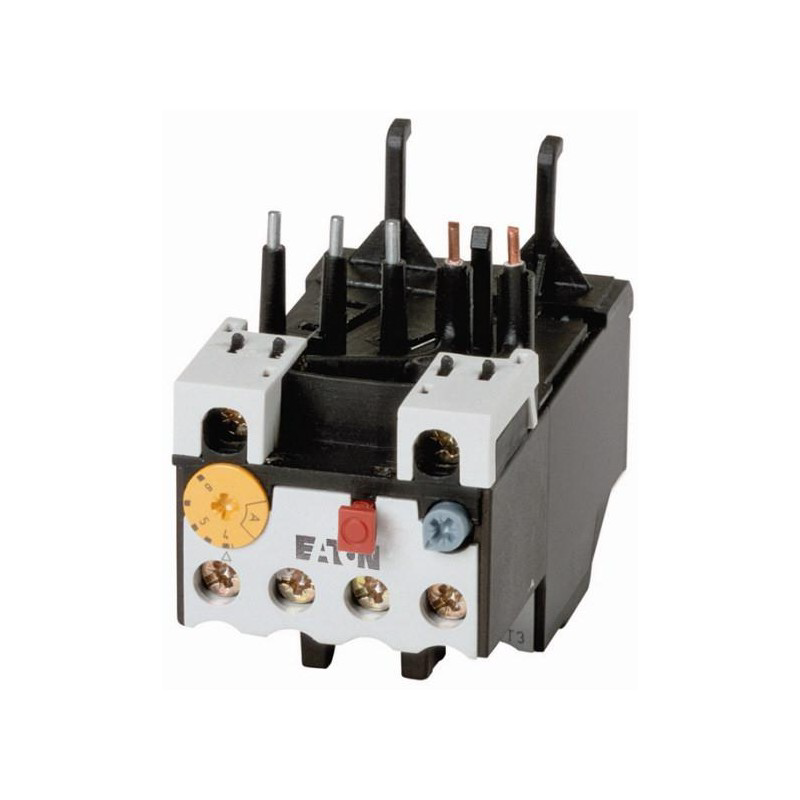

Acest releu termic este destinat protectiei motoarelor electrice impotriva suprasarcinilor si a functionarii cu lipsa de faza. Este o solutie pentru tablouri de comanda, porniri directe si aplicatii de automatizare in care circuitul motor trebuie oprit atunci cand curentul depaseste valoarea reglata. Declansarea libera contribuie la oprirea sigura a circuitului chiar daca butonul de resetare este mentinut actionat.

Domeniul reglabil al curentului de declansare este de 6-10 A, iar curentul nominal pentru disiparea termica specificata este de 10 A. Releul este prevazut cu un contact auxiliar normal deschis si un contact auxiliar normal inchis, fara contacte comutatoare. Curentul conventional termic al contactelor auxiliare este de 6 A. Pentru circuite AC-15, curentul operational este de 1,5 A la 220-240 V AC si 0,9 A la 380-415 V AC; pentru DC-13 este de 0,9 A la 24 V DC, 0,75 A la 60 V DC, 0,4 A la 110 V DC si 0,2 A la 220-230 V DC. Tensiunea maxima admisa este de 600 V AC, iar tensiunea nominala de soc este de 6000 V.

Aparatul are montaj direct si se integreaza in ansambluri de protectie si comanda pentru motoare, conform configuratiei tabloului si instructiunilor de instalare. Dimensiunile sunt de 45 mm latime, 67 mm inaltime si 88 mm adancime, iar masa este de aproximativ 0,145 kg. Pentru pregatirea conductoarelor se utilizeaza o lungime de dezizolare de 10 mm pentru circuitul principal si 8 mm pentru circuitul de comanda.

Releul include resetare manuala sau automata, buton de test si oprire, precum si sensibilitate la lipsa de faza conform cerintelor IEC EN 60947. Gradul de protectie este IP20, cu protectie la atingerea cu degetul si dosul palmei si protectie impotriva contactului direct la actionarea frontala. Temperatura ambientala de functionare este intre minus 25 grade C si plus 55 grade C, respectiv intre minus 25 grade C si plus 40 grade C in incinta. Pentru functionare corecta, reglajul trebuie ales conform curentului nominal inscris pe placuta motorului, iar protectia la scurtcircuit si calculul incalzirii in tablou trebuie realizate la nivelul ansamblului electric.

Intrebari frecvente

Pentru ce este utilizat un releu termic?

Este utilizat pentru protectia motoarelor electrice impotriva suprasarcinii. Atunci cand curentul motorului depaseste valoarea reglata pentru un interval specific, releul comanda oprirea circuitului de comanda.

Care este domeniul de reglaj al curentului?

Curentul de declansare poate fi reglat intre 6 A si 10 A. Reglajul se realizeaza in functie de curentul nominal indicat pe placuta motorului.

Ce contacte auxiliare are releul?

Releul are un contact normal deschis si un contact normal inchis. Acestea pot fi utilizate pentru semnalizare, autoretinere sau comanda circuitului de contactor.

Are protectie la lipsa de faza?

Da. Releul are sensibilitate la lipsa de faza, pentru cresterea protectiei motoarelor trifazate in cazul functionarii anormale a alimentarii.

Poate fi montat in tablouri electrice?

Da. Este destinat montajului direct in ansambluri de comanda si protectie pentru motoare. Instalarea trebuie efectuata de personal calificat, cu respectarea instructiunilor de cablare si a protectiei la scurtcircuit a circuitului.
