Solutie Tigo pentru Rapid Shutdown in sisteme fotovoltaice comerciale

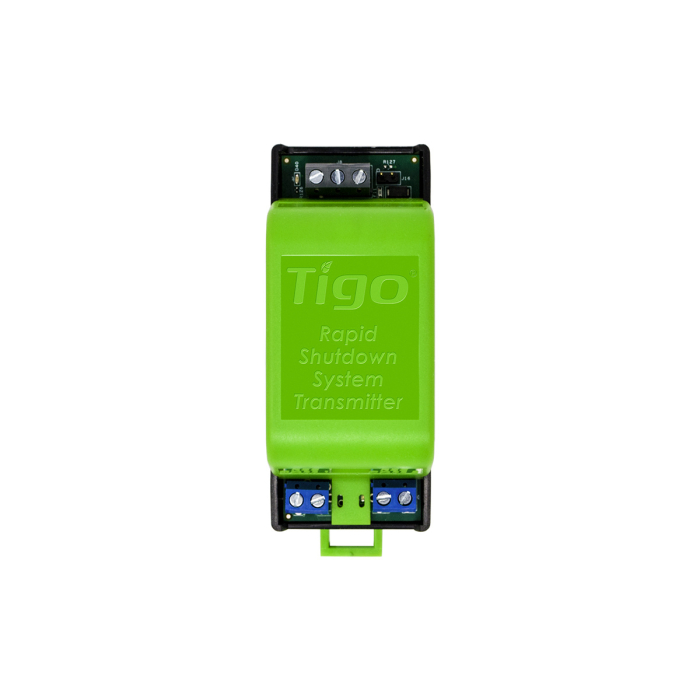

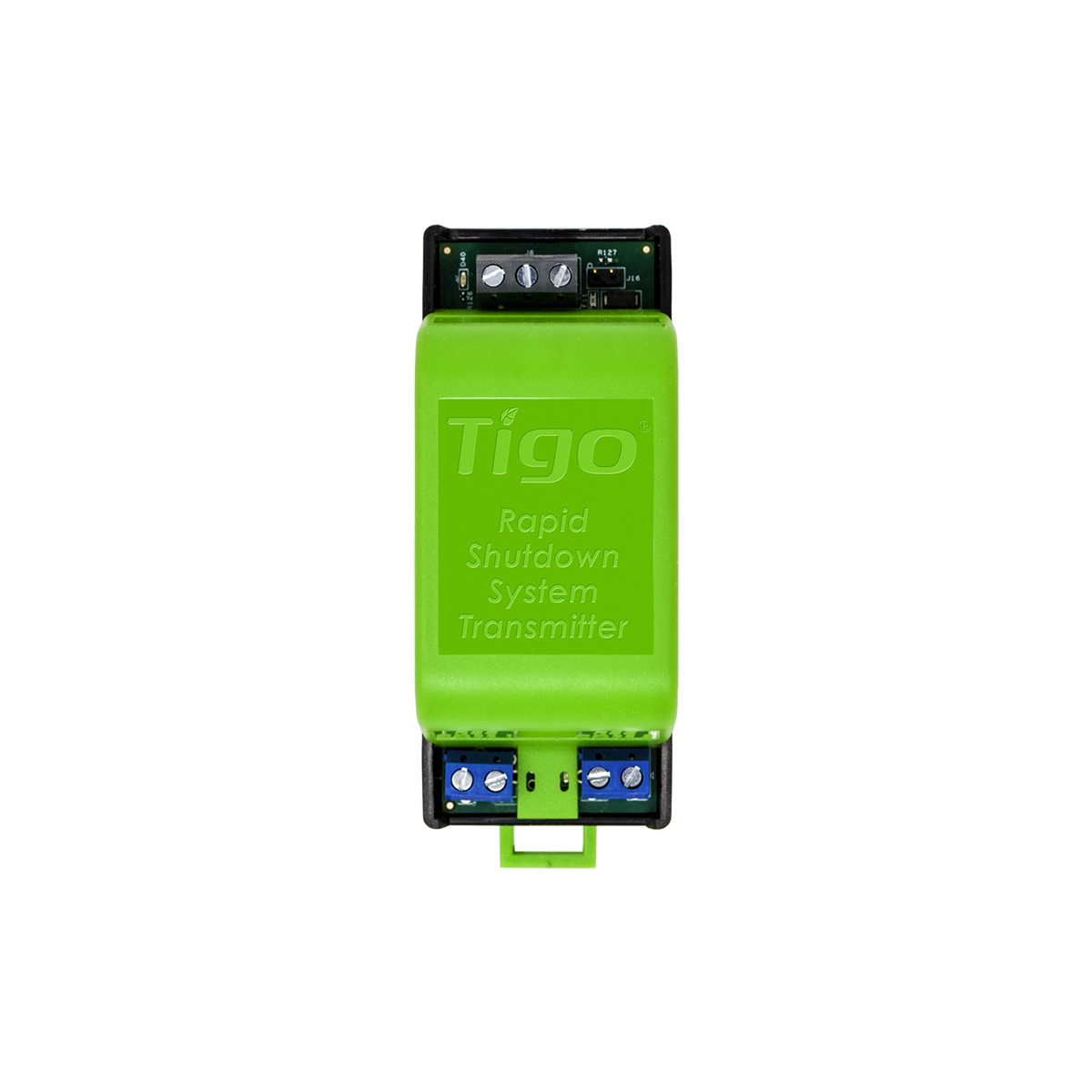

Tigo RSS Din Rail Transmitter Commercial Pure Signal Dual Core 300A este parte din arhitectura Tigo Rapid Shutdown System, destinata opririi rapide a modulelor fotovoltaice atunci cand sistemul este dezactivat sau cand se initiaza procedura de oprire de siguranta.

Transmitatorul comunica prin tehnologia PLC – Power Line Communication cu dispozitivele Tigo montate la nivelul modulelor fotovoltaice. Atunci cand transmitatorul este alimentat, acesta trimite semnalul de mentinere activa catre unitatile Tigo TS4 compatibile. In momentul in care alimentarea transmitatorului este intrerupta, dispozitivele TS4-A-F sau TS4-A-2F intra automat in modul Rapid Shutdown.

Produsul este destinat utilizarii impreuna cu:

• Tigo TS4-A-F – dispozitiv Rapid Shutdown pentru un modul fotovoltaic;
• Tigo TS4-A-2F – dispozitiv Rapid Shutdown pentru doua module fotovoltaice.

Tigo precizeaza ca transmitatorul RSS este dispozitivul de initiere pentru Rapid Shutdown in configuratiile cu TS4-A-F si TS4-A-2F, iar comunicarea cu dispozitivele montate pe module se realizeaza prin conductoarele DC ale sistemului fotovoltaic.

Tehnologie Pure Signal pentru proiecte cu mai multe transmitatoare

Varianta Pure Signal este conceputa in special pentru instalatii comerciale sau campuri fotovoltaice complexe, unde pot exista mai multe invertoare si implicit mai multe transmitatoare RSS.

Tehnologia Pure Signal permite conectarea si sincronizarea mai multor transmitatoare Tigo RSS intr-o configuratie coordonata de tip Leader-Follower. In aceasta configuratie, transmitatoarele furnizeaza un semnal comun, aliniat, catre dispozitivele TS4 din sistem.

Avantajele principale sunt:

• reducerea riscului de interferente intre semnalele PLC;
• diminuarea problemelor de crosstalk intre circuitele DC;
• proiectare mai simpla pentru instalatii comerciale;
• instalare mai eficienta in sisteme cu mai multe invertoare;
• posibilitatea sincronizarii a pana la 10 transmitatoare Pure Signal intr-un grup.

Pentru proiectele comerciale cu mai multe invertoare, Tigo recomanda utilizarea transmitatoarelor RSS cu tehnologie Pure Signal.

Configuratie Dual Core de pana la 300 A

Aceasta versiune este echipata in configuratie Dual Core, fiind destinata proiectelor care necesita gestionarea unui numar mai mare de string-uri sau curenti DC mai ridicati.

Fiecare RSS Core functioneaza ca un transformator de curent prin care sunt trecute conductoarele negative ale string-urilor fotovoltaice. Core-ul induce semnalul de mentinere activa furnizat de transmitator catre dispozitivele Tigo montate pe module.

Caracteristici ale configuratiei Dual Core:

• curent maxim total suportat: 300 A;
• curent maxim per RSS Core: 150 A;
• maximum 10 conductoare negative/string-uri per Core;
• pana la 20 string-uri gestionate cu doua Core-uri, cu respectarea criteriilor de proiectare Tigo;
• orientare clara a Core-urilor, cu partea neagra catre campul fotovoltaic si partea alba catre invertor.

Prin utilizarea a doua Core-uri, produsul este potrivit pentru invertoare comerciale cu un numar extins de intrari string sau pentru configuratii unde este necesara impartirea conductoarelor DC pentru mentinerea unui semnal PLC corespunzator.

Montaj pe sina DIN

Transmitatorul este proiectat pentru montaj pe sina DIN de 35 mm, permitand integrarea ordonata in tablouri electrice, cutii de protectie sau dulapuri tehnice dedicate sistemelor fotovoltaice comerciale.

Aceasta configuratie este adecvata pentru instalatori si integratori care doresc:

• montaj compact in tabloul tehnic;
• organizarea clara a componentelor de siguranta;
• acces rapid pentru verificari si mentenanta;
• integrare in solutii comerciale personalizate.

Transmitatorul necesita alimentare de 12 V DC, iar selectarea sursei de alimentare si a carcasei de protectie trebuie realizata conform configuratiei efectiv livrate si cerintelor proiectului.

Principii importante de instalare

Pentru functionarea corecta a sistemului Rapid Shutdown, trebuie respectate instructiunile producatorului privind instalarea transmitatorului si a Core-urilor:

• prin RSS Core se trec doar conductoarele negative ale string-urilor fotovoltaice;
• trecerea simultana a conductoarelor pozitive si negative prin acelasi Core anuleaza semnalul;
• partea neagra a Core-ului trebuie orientata catre campul fotovoltaic;
• partea alba a Core-ului trebuie orientata catre invertor;
• intr-un singur Core se introduc maximum 10 conductoare;
• pentru instalatii cu mai multe transmitatoare trebuie respectate cerintele de separare si sincronizare;
• transmitatoarele Pure Signal pot fi interconectate in configuratie Leader-Follower.

Pentru un singur Core, distanta maxima dus-intors indicata de Tigo pentru conductoarele campului fotovoltaic este de 300 m. Atunci cand se utilizeaza doua Core-uri, distanta dus-intors poate ajunge pana la 500 m, in conditiile respectarii proiectarii recomandate de producator.

Avantaje principale

• Transmitator pentru functia Rapid Shutdown la nivel de modul;
• Proiectat pentru instalatii fotovoltaice comerciale;
• Tehnologie patentata Tigo Pure Signal;
• Configuratie Dual Core, pana la 300 A total;
• Compatibil cu Tigo TS4-A-F si Tigo TS4-A-2F;
• Comunicare PLC prin conductoarele DC ale sistemului;
• Permite sincronizarea mai multor transmitatoare in proiecte complexe;
• Reduce riscul de interferente si crosstalk in instalatii comerciale;
• Montaj compact pe sina DIN;
• Nu necesita proces complex de punere in functiune la nivel de comunicatie.

Specificatii tehnice

Datele tehnice privind curentul, tensiunea string, numarul de conductoare, temperatura si variantele de configurare provin din fisa tehnica Tigo pentru RSS Transmitter with Pure Signal technology; codul articolului si greutatea provin din pagina furnizorului IBC Solar.

Domenii de utilizare

Produsul este recomandat pentru:

• sisteme fotovoltaice comerciale cu mai multe string-uri;
• instalatii fotovoltaice pe hale industriale sau cladiri comerciale;
• proiecte unde se utilizeaza Tigo TS4-A-F sau TS4-A-2F pentru Rapid Shutdown;
• sisteme cu mai multe invertoare, unde tehnologia Pure Signal simplifica gestionarea semnalului;
• proiecte unde este necesara integrarea componentelor pe sina DIN intr-un tablou tehnic dedicat.

Compatibilitate si produse recomandate din acelasi sistem Tigo

Produse compatibile direct

Tigo TS4-A-F

Dispozitiv de siguranta Rapid Shutdown pentru un singur modul fotovoltaic. Functioneaza impreuna cu transmitatorul RSS, intrand in modul de oprire rapida atunci cand semnalul de mentinere activa este intrerupt.

Tigo TS4-A-2F

Dispozitiv Rapid Shutdown pentru doua module fotovoltaice, recomandat in proiecte unde se doreste reducerea numarului de echipamente montate pe acoperis si optimizarea costurilor de implementare.

Tigo TS4-A-2F EVO2 1400W

Varianta pentru doua module, destinata configuratiilor moderne cu panouri de putere ridicata, potrivita pentru proiecte comerciale unde se folosesc module fotovoltaice cu putere mare.

Tigo RSS Signal Detector

Instrument utilizat pentru verificarea semnalului RSS in proiecte comerciale si pentru validarea calitatii semnalului PLC in timpul instalarii sau diagnosticarii.
