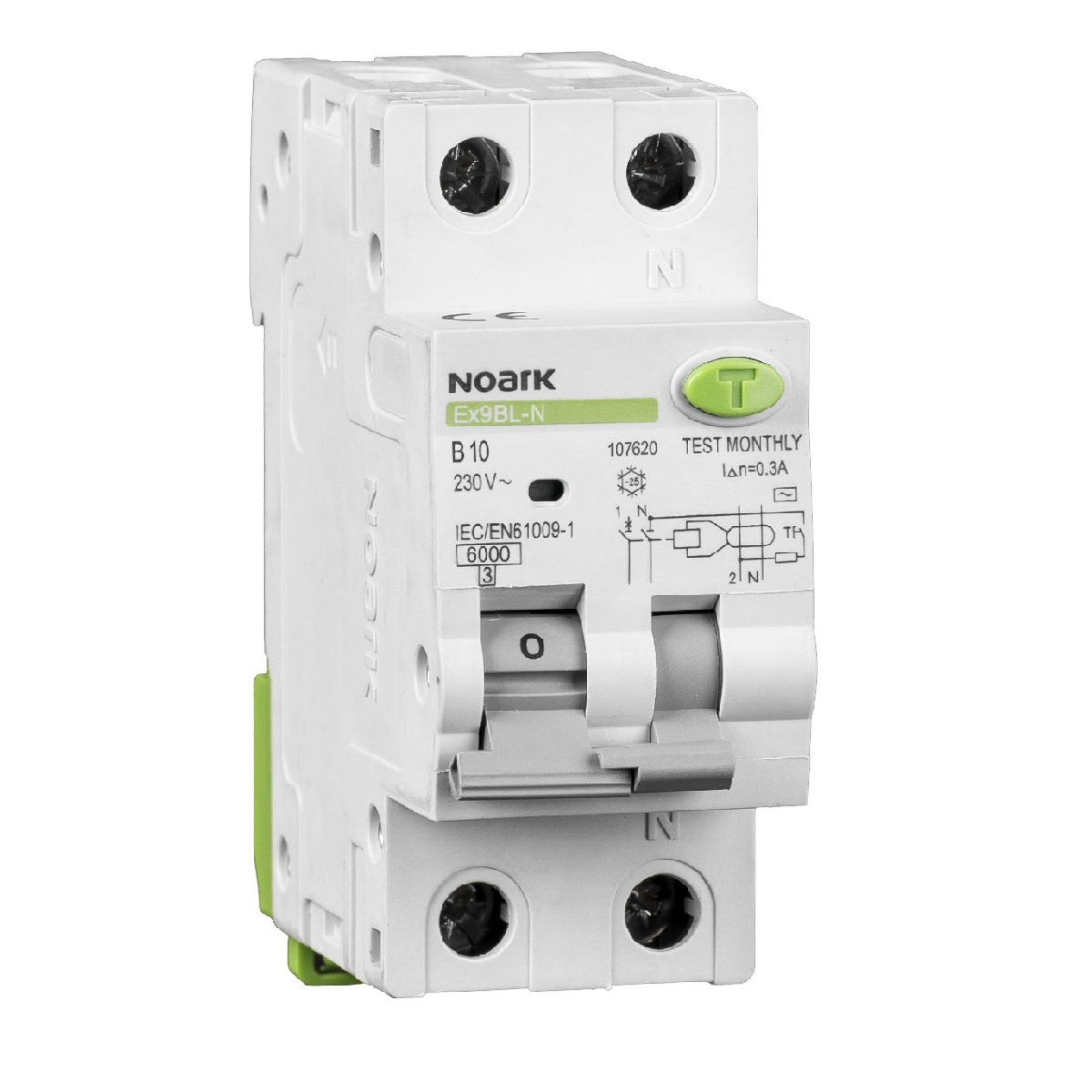

Acest intreruptor automat diferential combina intr-un singur aparat protectia diferentiala cu protectia magnetotermica. Este destinat circuitelor monofazate din instalatii rezidentiale, comerciale si industriale, unde este necesara protectia la curenti reziduali, suprasarcina si scurtcircuit. Constructia cu protectie diferentiala pe principiu electromagnetic permite functionarea declansarii diferentiale independent de tensiunea de alimentare; tensiunea este necesara pentru verificarea prin butonul de test T.

Aparatul este in configuratie 1P+N, cu 2 poli in total si un pol protejat. Functioneaza la tensiune nominala de 230 V AC si frecventa de 50/60 Hz. Curentul nominal este de 10 A, caracteristica de declansare este B, iar curentul diferential nominal este de 30 mA. Protectia diferentiala este de tip AC, pentru detectarea curentilor reziduali alternativi sinusoidali. Capacitatea nominala de rupere la scurtcircuit conform EN 60898 este de 6 kA, iar clasa de limitare a curentului este 3.

Pentru integrarea in tabloul electric, aparatul ocupa 2 module si are adancimea de montaj de 77 mm. Polul de nul este comutat simultan, iar aparatul este destinat utilizarii in circuite de curent alternativ. Montajul si conectarea trebuie realizate in tabloul electric conform schemei instalatiei, marcajelor de pe aparat si cerintelor proiectului electric, de catre personal calificat.

Gradul de protectie este IP20, categoria de supratensiune este 3, iar gradul de poluare admis este 2. Capacitatea la curent de impuls este de 3 kA, iar pierderea maxima de putere este de 2,5 W. Pentru mentinerea functiei de protectie diferentiala, butonul de test trebuie actionat periodic, la un interval de o luna. Alegerea tipului AC trebuie facuta in functie de natura sarcinilor si de cerintele instalatiei; pentru echipamente care pot genera curenti reziduali de alta forma poate fi necesar un alt tip de protectie diferentiala.

Intrebari frecvente

Ce protectii ofera acest intreruptor automat diferential?
Combina protectia diferentiala la curenti reziduali cu protectia magnetotermica la suprasarcina si scurtcircuit, intr-un singur aparat modular.

Pentru ce tip de circuit este potrivit?
Este destinat circuitelor monofazate de 230 V AC, cu curent nominal de pana la 10 A, atunci cand proiectul electric solicita o protectie diferentiala de 30 mA.

Ce inseamna caracteristica B?
Caracteristica B defineste comportamentul declansarii magnetice la scurtcircuit si este utilizata frecvent pentru circuite cu sarcini uzuale, conform dimensionarii realizate de electrician.

Ce tip de protectie diferentiala are?
Are protectie diferentiala de tip AC, sensibila la curenti reziduali alternativi sinusoidali. Compatibilitatea cu tipul de sarcina trebuie verificata in proiectul instalatiei.

Cat spatiu ocupa in tablou?
Aparatul ocupa 2 module si are o adancime de montaj de 77 mm.
