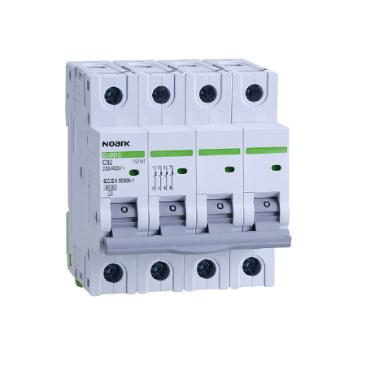

Intreruptorul automat modular tetrapolar este destinat protectiei circuitelor de distributie impotriva suprasarcinilor si a scurtcircuitelor, precum si comenzii si sectionarii circuitului. Este o alegere potrivita pentru tablouri electrice din aplicatii rezidentiale, comerciale si industriale unde este necesara protectia simultana a patru poli.

Aparatul are curent nominal de 32 A, caracteristica de declansare B si capacitate nominala de rupere Icn de 4,5 kA. Functioneaza la tensiune nominala de 230/400 V AC, 50/60 Hz, iar pentru curent continuu este specificata o tensiune de 48 V DC per pol. Dispune de tensiune nominala de tinere la impuls de 4 kV, tensiune nominala de izolatie de 690 V AC, clasa de limitare a energiei 3 si este testat conform IEC/EN 60898-1.

Montajul se realizeaza prin prindere rapida pe sina DIN de 35 mm, iar alimentarea poate fi realizata de sus sau de jos. Cu latimea de 18 mm pentru fiecare pol, aparatul ocupa 4 module, respectiv 72 mm, in tabloul electric. Bornele cu surub, cap fix si brida culisanta accepta conductori cu sectiuni intre 1 si 35 mm2. Poate fi echipat cu contacte auxiliare sau de semnalizare, bobine de declansare, bobine de minima tensiune ori de supratensiune si blocuri diferentiale atasabile compatibile.

Gradul de protectie este IP20, astfel ca produsul trebuie instalat numai in interiorul unui tablou sau al unei carcase care asigura protectia necesara impotriva atingerii accidentale si a influentelor externe. Temperatura ambianta de functionare este intre -30 si +70 grade C, iar instalarea, alegerea sectiunii conductoarelor si coordonarea protectiilor trebuie realizate de personal calificat, in conformitate cu proiectul instalatiei si reglementarile aplicabile.

Intrebari frecvente

Pentru ce se utilizeaza un intreruptor automat modular cu 4 poli?
Este utilizat pentru protectia la suprasarcina si scurtcircuit, precum si pentru sectionarea circuitelor de distributie cu patru poli, in tablouri electrice rezidentiale, comerciale sau industriale.

Ce inseamna curba de declansare B?
Caracteristica B este destinata circuitelor cu varfuri de curent de pornire reduse. Declansarea magnetica are loc in intervalul specific curbei B, intre 3 si 5 ori curentul nominal.

Cate module ocupa in tabloul electric?
Aparatul ocupa 4 module pe sina DIN, avand latimea de 18 mm pentru fiecare pol, respectiv 72 mm in total.

Se poate monta pe sina DIN?
Da. Este prevazut pentru prindere rapida pe sina DIN standard de 35 mm, iar conexiunea de alimentare poate fi realizata de sus sau de jos.

Poate fi completat cu accesorii?
Da. Poate fi echipat cu contacte auxiliare sau de semnalizare, bobine de declansare, bobine de minima tensiune, bobine de supratensiune si blocuri diferentiale atasabile compatibile.
