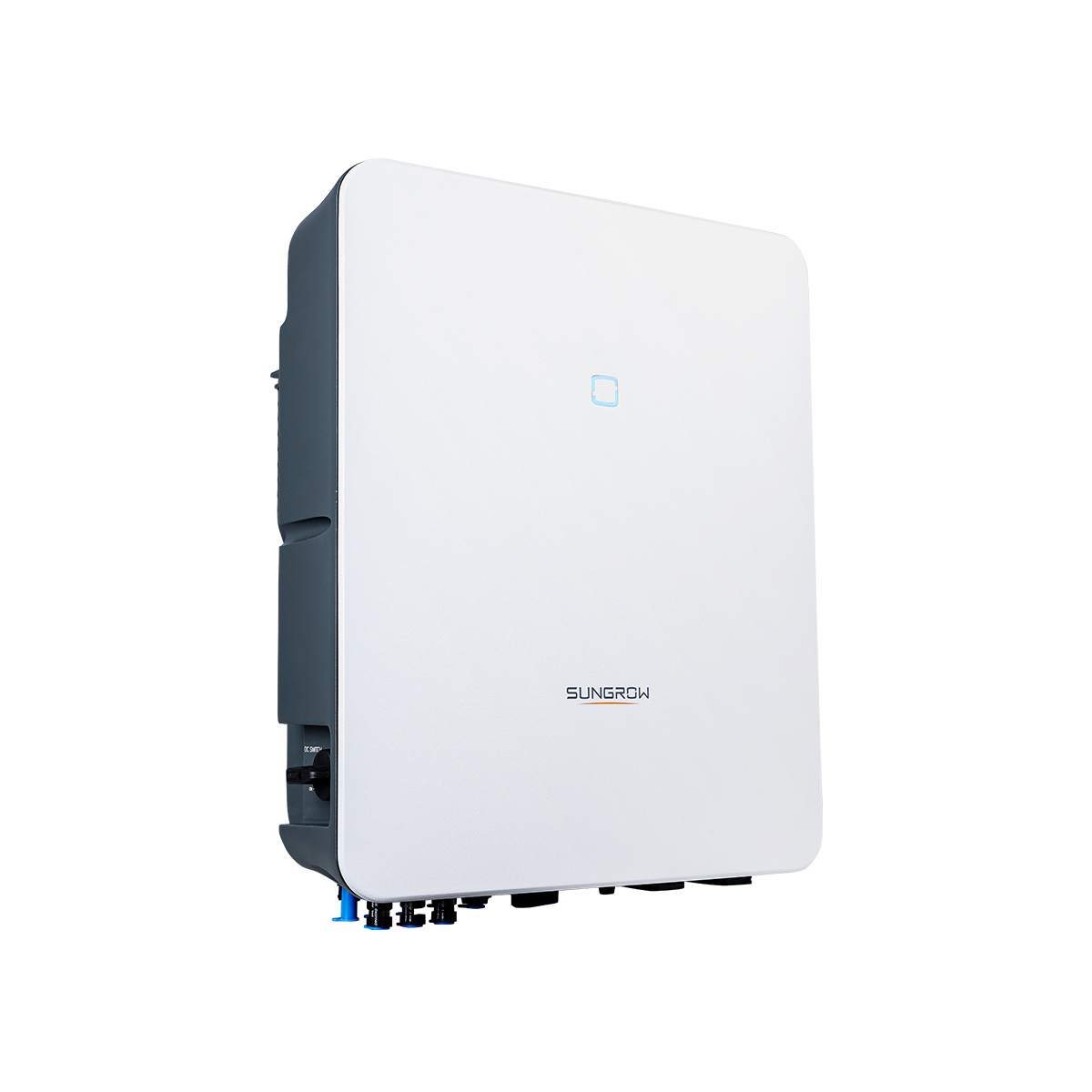

Acest invertor hibrid trifazic este proiectat pentru sisteme fotovoltaice rezidentiale mari si aplicatii comerciale de mica dimensiune care necesita cresterea autoconsumului si integrarea stocarii de energie. Echipamentul gestioneaza energia produsa de panouri, consumul local, incarcarea sau descarcarea bateriei de inalta tensiune si schimbul de energie cu reteaua, in functie de configurarea instalatiei.

Puterea nominala AC este de 10 kW, iar racordarea se realizeaza la retea trifazata de 400 V. Invertorul are 2 trackere MPPT independente, tensiune DC maxima de 1000 V si domeniu de functionare MPPT de 200 V pana la 950 V. Curentul maxim de intrare este de 13,5 A pentru primul MPPT si 27 A pentru al doilea, cu un curent total maxim DC de 40,5 A si curent de scurtcircuit maxim de 54 A. Eficienta maxima declarata este de pana la 98,4%, iar bateria compatibila este de tip inalta tensiune, cu interval de tensiune de 150 V pana la 600 V.

Carcasa cu protectie IP65 permite instalarea la interior sau exterior, in spatii ferite de expunere directa si permanenta la intemperii. Dimensiunile sunt de aproximativ 540 x 470 x 170 mm, iar greutatea este de aproximativ 27 kg. Comunicarea poate fi realizata prin WiFi, Ethernet, RS485 si CAN, pentru integrarea in platforme de monitorizare si pentru configurarea parametrilor de functionare. Invertorul permite conectarea in paralel a pana la 5 sisteme identice, in configuratii compatibile.

Montajul, cablarea circuitelor fotovoltaice, conectarea bateriei, racordarea AC si punerea in functiune trebuie efectuate exclusiv de personal calificat, conform manualului echipamentului si normativelor electrice aplicabile. Sunt necesare verificarea polaritatii stringurilor, respectarea limitelor de tensiune si curent, dimensionarea corecta a conductoarelor si folosirea dispozitivelor de protectie corespunzatoare. Echipamentul include protectie la supratensiune de tip 2 pe partea DC si AC; pentru functionarea de rezerva este necesara configurarea corecta a circuitelor dedicate conform schemei de instalare.

Intrebari frecvente

Pentru ce tip de instalatii este recomandat acest invertor hibrid trifazic?
Este recomandat pentru sisteme fotovoltaice trifazate rezidentiale si pentru aplicatii comerciale de mica dimensiune, unde se urmareste autoconsumul, stocarea energiei si gestionarea eficienta a consumului.

Ce tip de baterie poate fi conectat?
Echipamentul este destinat bateriilor de inalta tensiune, cu tensiune de lucru in intervalul 150 V pana la 600 V. Compatibilitatea finala trebuie verificata in documentatia de configurare a sistemului.

Cate trackere MPPT are?
Are 2 trackere MPPT independente, utile pentru campuri fotovoltaice orientate diferit sau pentru stringuri cu conditii distincte de functionare.

Poate fi montat la exterior?
Da, carcasa are grad de protectie IP65. Montajul trebuie realizat pe o suprafata stabila, cu ventilatie suficienta si cu respectarea conditiilor de amplasare din manualul de instalare.

Este necesar un instalator autorizat pentru punerea in functiune?
Da. Conectarea panourilor, a bateriei, a retelei trifazate si configurarea parametrilor trebuie efectuate de personal calificat, cu respectarea normativelor electrice si a instructiunilor producatorului.
