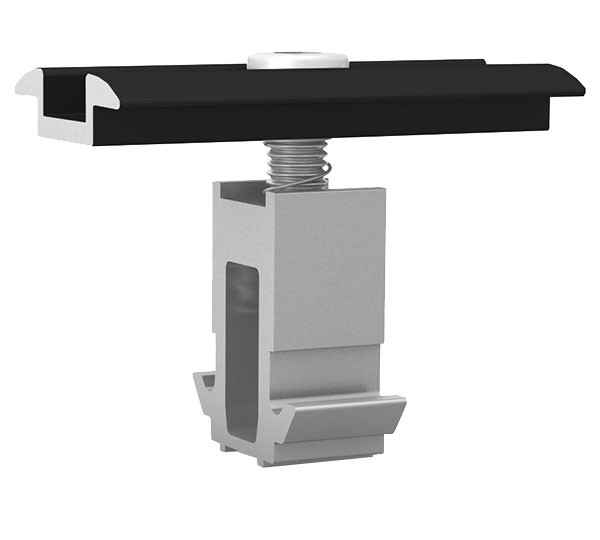

Aceasta clema de mijloc universala este destinata fixarii a doua module fotovoltaice alaturate in cadrul unui camp solar montat cu sistemul Dome 6. Constructia cu finisaj anodizat negru ofera o integrare vizuala discreta cu ramele negre ale panourilor si contribuie la realizarea unei prinderi ordonate intre module.

Setul este compatibil cu module fotovoltaice cu inaltimea ramei intre 30 si 50 mm. Componentele sunt realizate din aluminiu anodizat EN AW 6063 T66 si EN AW 6082 T6, otel inoxidabil si otel inoxidabil A2-70 pentru surub. Setul include corpul DomeClamp MC 30-50 Solo Black, piesa de sprijin DomeClamp Stance 18 Solo, arc din otel inoxidabil si surub M8 x 35 cu cap cilindric crestat, similar ISO 4762.

Montajul se realizeaza intre doua panouri, pe elementele de sustinere compatibile ale sistemului Dome 6. Clema se pozitioneaza peste marginile ramelor modulelor, iar surubul se strange conform instructiunilor de instalare si valorilor de cuplu prevazute pentru structura utilizata. Este important ca ramele modulelor sa se incadreze in intervalul de 30-50 mm si ca punctele de fixare recomandate de producatorul panourilor sa fie respectate.

Produsul trebuie utilizat exclusiv ca element de prindere intermediar pentru module incadrate, in configuratii compatibile ale sistemului de montaj. Instalarea trebuie efectuata de personal calificat, cu verificarea proiectului structural, a incarcarilor de vant si zapada, a compatibilitatii dintre module si structura, precum si a strangerii corecte a tuturor elementelor. Suprafata anodizata poate prezenta zgarieturi fine aparute in timpul ambalarii sau transportului.

Intrebari frecvente

Pentru ce tip de panouri fotovoltaice este potrivita clema?
Este potrivita pentru module fotovoltaice incadrate, cu inaltimea ramei intre 30 si 50 mm.

Este o clema de capat sau de mijloc?
Este o clema de mijloc, utilizata intre doua module fotovoltaice alaturate.

Cu ce sistem de montaj este compatibila?
Este destinata utilizarii cu sistemul Dome 6, pe elementele de sustinere compatibile ale acestuia.

Ce contine setul?
Setul include corpul de clema, piesa de sprijin, un arc din otel inoxidabil si un surub M8 x 35 din otel inoxidabil A2-70.

De ce pot aparea zgarieturi fine pe finisajul negru?
Finisajul anodizat poate prezenta zgarieturi fine rezultate in urma ambalarii si transportului, fara a schimba rolul functional al clemei.
