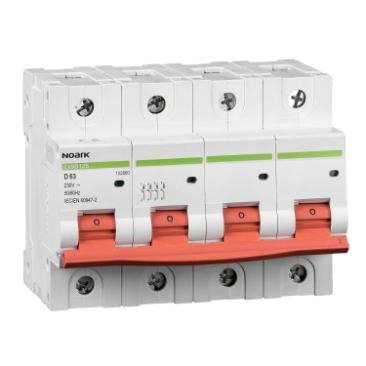

Acest intreruptor automat modular tetrapolar este destinat protectiei circuitelor de distributie impotriva curentilor de suprasarcina si de scurtcircuit. Este adecvat pentru aplicatii de distributie a energiei in tablouri electrice rezidentiale, comerciale si industriale, unde este necesara protejarea simultana a patru conductoare. Curba de declansare C il recomanda pentru circuite cu sarcini uzuale si curenti de pornire moderati.

Aparatul are 4 poli, curent nominal de 80 A si tensiune nominala de lucru de 230/400 V AC, la frecventa de 50/60 Hz. Capacitatea nominala ultima de rupere la scurtcircuit este de 20 kA pentru varianta de 80 A, conform EN 60947-2. Seria este disponibila cu caracteristici de declansare B, C sau D conform EN 60898-1; pentru aceasta configuratie este utilizata caracteristica C. Gradul de protectie al carcasei este IP20.

Montajul se realizeaza prin clipsare pe sina DIN standard de 35 mm. Pentru varianta cu 4 poli, latimea constructiva este de 108 mm, echivalenta cu 27 mm pe pol; inaltimea este de 83 mm, respectiv 89 mm cu clema pentru sina inclusa. Bornele permit conectarea conductoarelor cu sectiuni de 2,5 pana la 50 mm2, iar cuplul de strangere recomandat pentru borne este intre 3,5 si 6 Nm. Se poate integra cu accesorii dedicate, precum contacte auxiliare sau de semnalizare si declansatoare auxiliare compatibile.

Instalarea, dimensionarea protectiei si alegerea sectiunii conductoarelor trebuie realizate de personal calificat, in functie de curentul de sarcina, conditiile de montaj si cerintele instalatiei. Dispozitivul trebuie montat intr-un tablou sau o carcasa care asigura protectia necesara la atingere si la influentele mediului. Inainte de orice interventie asupra circuitului, alimentarea trebuie intrerupta si verificata absenta tensiunii.

Intrebari frecvente

Pentru ce se utilizeaza un intreruptor automat modular 4P de 80 A?
Este utilizat pentru protectia la suprasarcina si scurtcircuit a circuitelor de distributie cu patru poli, in tablouri electrice rezidentiale, comerciale sau industriale.

Ce inseamna curba de declansare C?
Curba C este destinata circuitelor cu curenti de pornire moderati, intalnite frecvent la sarcini uzuale, echipamente de distributie si unele consumatoare inductive.

Care este capacitatea de rupere la scurtcircuit?
Varianta de 80 A are capacitatea nominala ultima de rupere la scurtcircuit de 20 kA, conform EN 60947-2.

Cum se monteaza aparatul?
Se fixeaza prin clipsare pe sina DIN standard de 35 mm, in interiorul unui tablou electric adecvat.

Ce sectiune de conductor poate fi conectata?
Bornele sunt prevazute pentru conductoare cu sectiuni intre 2,5 si 50 mm2. Sectiunea efectiva se alege de un electrician calificat, in functie de instalatie si de curentul admisibil.
