Descriere

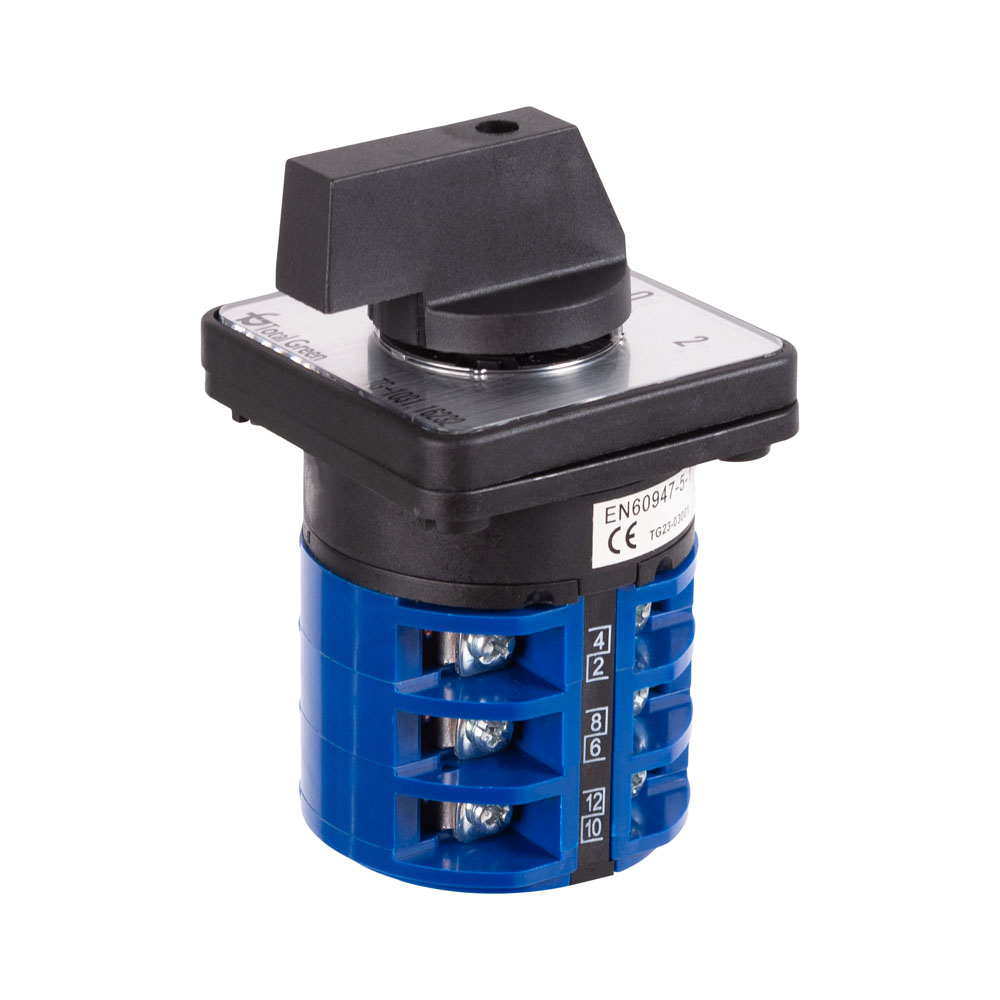

Comutatorul cu came de 32A este destinat aplicatiilor de comanda, selectare si comutare manuala a circuitelor electrice din tablouri. Configuratia cu trei etaje si trei pozitii de actionare, 1-0-2, permite alegerea intre doua circuite sau doua stari de functionare, cu pozitie intermediara de oprire. Este o solutie potrivita pentru instalatii rezidentiale, comerciale sau tehnice, atunci cand schema electrica necesita comutare manuala frontala.

Produsul are curent nominal de 32A, frecventa nominala de 50-60Hz si tensiune nominala de 220-240/380-400V. Constructia este prevazuta cu 3 etaje, 3 pozitii de comutare si borne pentru conductoare cu sectiunea indicata de pana la 6 mm2. Gradul de protectie IP40 contribuie la protectia impotriva corpurilor solide, iar finisajul este in culorile negru si albastru.

Comutatorul este potrivit pentru montare frontala, in usa sau panoul unui tablou electric compatibil. Conectarea conductorilor trebuie realizata conform schemei electrice a instalatiei si pozitiei bornelor, cu respectarea sectiunii admise a cablurilor si a cuplului de strangere recomandat pentru aparataj. Pozitiile 1-0-2 trebuie marcate si utilizate in acord cu functia circuitelor comandate.

Montajul, verificarea conexiunilor si punerea in functiune trebuie efectuate numai cu instalatia scoasa de sub tensiune, de personal calificat. Pentru mentinerea conditiilor de protectie IP40, comutatorul trebuie instalat intr-un tablou sau intr-o carcasa adecvata aplicatiei, ferita de apa, condens, praf excesiv si actiuni mecanice necorespunzatoare. Curentul, tensiunea si schema de utilizare trebuie sa se incadreze in valorile nominale ale produsului.

Intrebari frecvente

Care sunt pozitiile de comutare ale acestui comutator cu came?

Comutatorul are trei pozitii de comutare: 1, 0 si 2. Pozitia 0 reprezinta oprirea sau izolarea intre cele doua pozitii active, in functie de schema electrica realizata.

Pentru ce tensiune este potrivit comutatorul?

Tensiunea nominala indicata este 220-240/380-400V, iar frecventa nominala este 50-60Hz. Utilizarea trebuie realizata numai conform schemei electrice si valorilor nominale ale instalatiei.

Unde se monteaza comutatorul cu came?

Este potrivit pentru montare frontala, de regula in usa sau panoul unui tablou electric compatibil. Se recomanda montajul intr-o carcasa protejata, deoarece gradul IP40 nu ofera protectie impotriva apei.

Ce sectiune de conductor poate fi conectata?

Produsul este indicat pentru conductoare cu sectiunea de pana la 6 mm2. Conexiunile trebuie realizate cu alimentarea intrerupta si verificate de personal calificat.

Ce grad de protectie are comutatorul?

Comutatorul are grad de protectie IP40. Acesta trebuie instalat intr-un tablou sau intr-o carcasa adecvata mediului de utilizare.
